방사선 검출기는 사실 방사선을 본 적이 없습니다 — 그런데 어떻게 셀까요

"딸깍, 딸깍" 그 소리, 정체가 뭘까

영화나 다큐멘터리에서 방사선측정기를 갖다 대면 "딸깍, 딸깍" 하는 소리가 점점 빨라지는 장면, 한 번쯤 보셨을 거예요. 저 소리는 대체 뭘까요? 기계 안에 방사선이 부딪히면서 나는 소리일까요?

정답부터 말씀드리면, 절반만 맞습니다. 저 계측기는 사실 단 한 번도 "방사선 그 자체"를 본 적이 없어요. 알파선이든 감마선이든, 방사선은 눈에 보이지도 손에 잡히지도 않는 존재거든요. 그런데도 계측기는 매번 정확하게 "딸깍" 소리를 냅니다. 이게 어떻게 가능할까요? 오늘은 원자력 현장에서 늘 쓰는 이 검출기들이 대체 무엇을 근거로 안 보이는 걸 세는지, 그 원리를 뜯어보겠습니다.

캄캄한 밤, 양철지붕 빗소리로 비의 양을 재는 법

이해를 돕기 위해 잠깐 다른 상황을 떠올려볼게요. 불이 다 꺼진 캄캄한 밤, 양철지붕 위로 비가 내리고 있습니다. 창밖을 봐도 빗방울 하나하나는 안 보입니다. 그런데도 우리는 비가 얼마나 세게 오는지 꽤 정확히 짐작할 수 있어요. 지붕에 빗방울이 떨어질 때마다 "톡, 톡" 하는 소리가 나기 때문이죠. 소리가 뜸하면 가랑비, 소리가 다닥다닥 겹치면 폭우라는 걸 압니다.

여기서 핵심은 이겁니다. 우리는 빗방울 자체를 본 게 아니라, 빗방울이 지붕과 부딪히며 "남긴 흔적"(소리)을 세어서 비의 양을 짐작한 거예요. 방사선 검출기도 똑같은 방식으로 작동합니다.

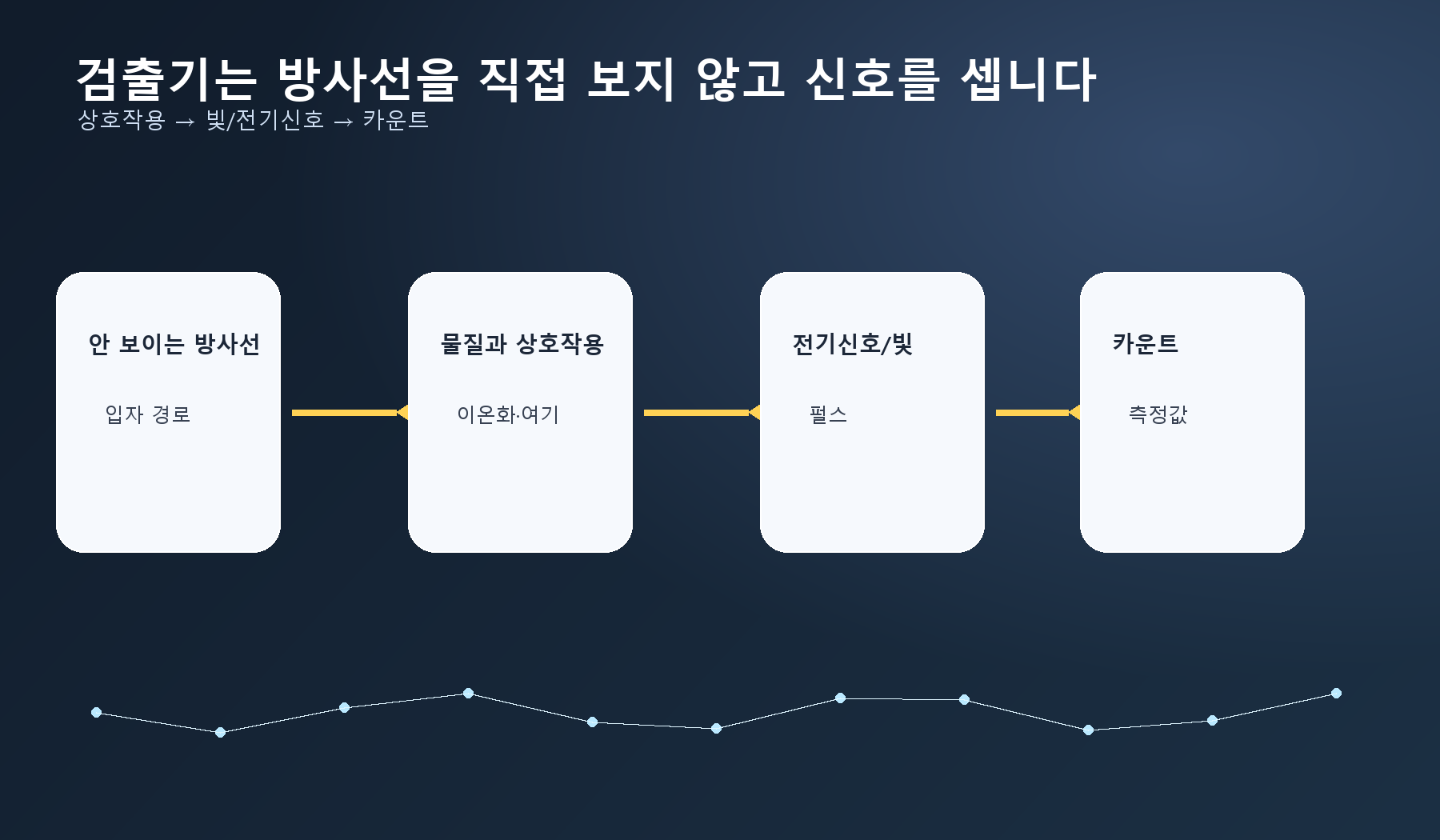

사실 이 "흔적"이 정확히 뭔지는 이미 지난 글(021편)에서 배운 내용입니다. 방사선이 물질을 통과할 때 그 물질의 원자에서 전자를 튕겨내거나(이온화), 전자를 잠깐 들뜬 상태로 밀어 올린다(여기)고 했었죠? 검출기는 바로 그 이온화와 여기의 흔적을 붙잡아 전기신호로 바꾸고, 그 신호 하나하나를 "딸깍" 하는 카운트(count) 한 번으로 세는 장치입니다. 방사선 자체가 보이지 않아도, 방사선이 남긴 흔적은 잡아낼 수 있다는 뜻이죠.

여기서 한 가지 짚고 넘어갈 게 있습니다. "카운트가 몇 번 찍혔다"는 건 어디까지나 "몇 번 감지됐는가"를 세는 숫자일 뿐, 그 자체가 곧바로 "얼마나 위험한가(선량)"를 뜻하지는 않아요. 카운트를 실제 선량(시버트 단위)으로 바꾸려면 검출기마다 정해진 보정값이 필요합니다. 오늘은 일단 "어떻게 세는가"까지만 다루고, 그 숫자를 실제로 어떻게 읽으면 좋을지는 다음 편에서 이어가 보겠습니다.

딸깍 한 번에 하나씩 — 가이거-뮬러 계수관

가장 널리 알려진 방사선 검출기부터 살펴볼까요. 바로 휴대용 방사선측정기(서베이미터)에 흔히 들어가는 가이거-뮬러 계수관(Geiger-Müller counter, 줄여서 GM관)입니다.

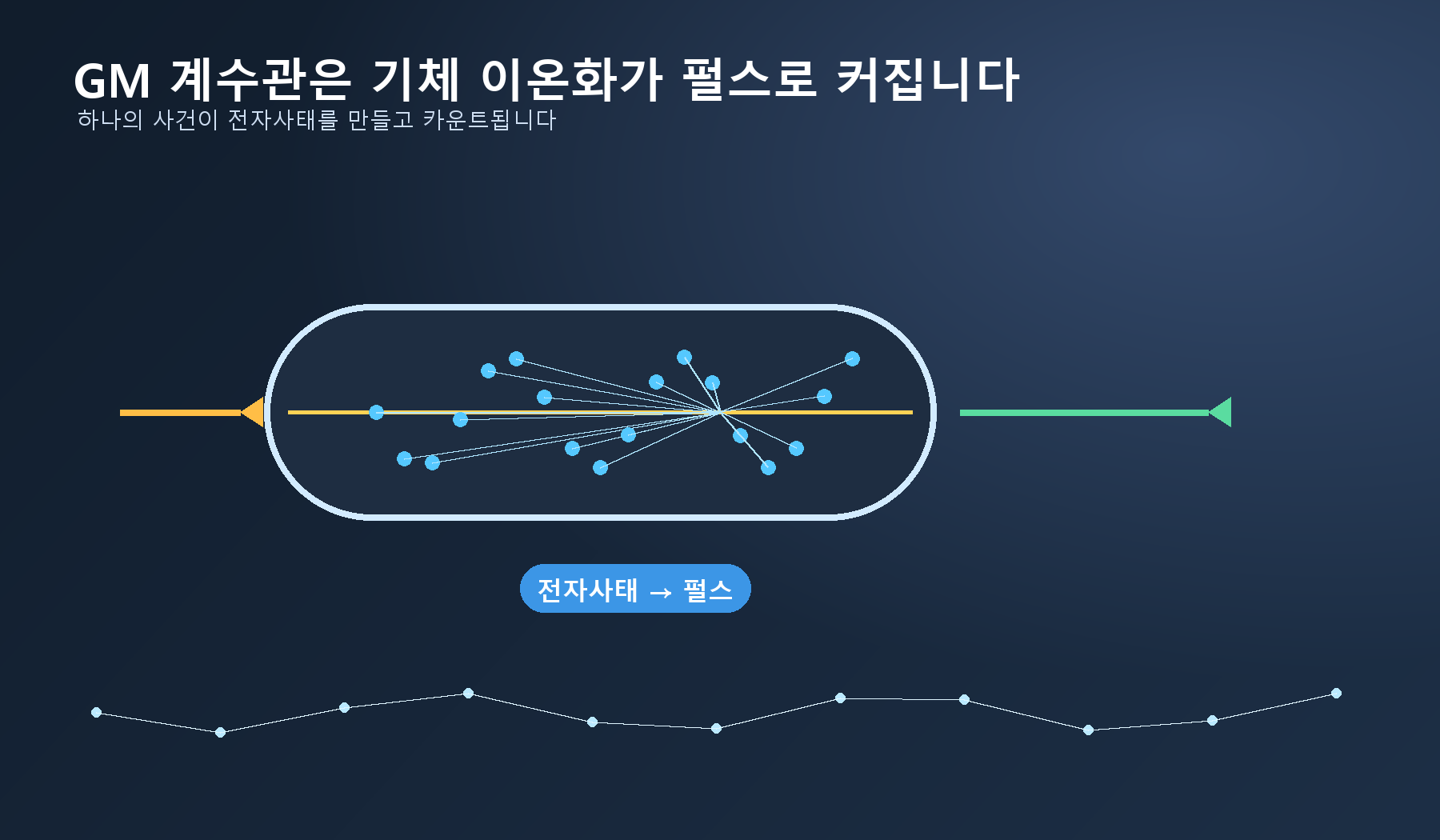

구조는 의외로 단순합니다. 밀폐된 관 안에 특수한 기체를 채우고, 관 가운데에는 가느다란 전극을, 관 벽에는 또 다른 전극을 대고 그 사이에 수백 볼트의 전압을 걸어둡니다. 방사선이 이 관 안으로 들어와 기체 원자를 이온화시키면 아주 작은 자유전자가 하나 생기는데, 관 안에 걸린 강한 전기장이 이 전자를 힘껏 잡아당겨 가속시킵니다. 가속된 전자는 주변 기체 원자를 추가로 이온화시키고, 거기서 또 전자가 튀어나와 또 가속되고... 이 과정이 마치 눈사태처럼 순식간에 불어나는데, 이를 전자사태(electron avalanche)라고 부릅니다. 결과적으로 방사선 입자 단 하나가 들어왔을 뿐인데도 충분히 큰 전기 펄스 하나가 만들어지고, 이 펄스가 바로 그 "딸깍" 소리의 정체입니다.

GM관의 장점은 명확합니다. 구조가 단순하고 튼튼하며 값도 비싸지 않아서, 현장에서 막 굴려도 되는 휴대용 계측기에 안성맞춤이죠. 다만 한계도 있습니다. GM관에서 나오는 펄스는 방사선의 종류나 에너지와 상관없이 거의 항상 비슷한 크기로 "포화"되어 나오기 때문에, "몇 번 감지됐는지"는 정확히 셀 수 있어도 "어떤 방사선이 왔는지, 얼마나 센 에너지였는지"는 구분하기 어렵습니다. 비유하자면, 양철지붕 빗소리로 "몇 방울 떨어졌는지"는 셀 수 있지만 그 빗방울이 굵은 빗방울인지 가는 이슬비인지까지는 소리만으로 구분하기 어려운 것과 비슷해요.

그럼 에너지까지 구분하고 싶다면? — 섬광검출기와 반도체검출기

방사선의 종류나 에너지까지 자세히 알고 싶다면 다른 방식이 필요합니다.

섬광검출기(scintillation detector)는 방사선을 흡수하면 스스로 빛을 내는 특수한 결정(대표적으로 아이오딘화나트륨 결정, NaI)이나 액체를 이용합니다. 방사선이 이 물질의 원자를 "여기"시키면, 들뜬 원자가 원래 상태로 돌아오면서 아주 미세한 빛을 냅니다. 이 빛은 맨눈으로는 절대 볼 수 없을 만큼 약하기 때문에, 광증배관이라는 장치가 빛의 알갱이(광자) 하나하나를 붙잡아 전자로 바꾸고 그 전자를 수백만 배로 증폭해 측정 가능한 전기신호로 만들어줍니다. 재밌는 건, 이 빛의 세기가 방사선의 에너지에 비례하는 경우가 많다는 점이에요. 그래서 섬광검출기는 감마선의 에너지를 세밀하게 구분하는 분석(에너지 스펙트럼 분석)에 널리 쓰입니다.

반도체검출기(semiconductor detector)는 한 걸음 더 정밀한 쪽입니다. 게르마늄이나 실리콘 같은 반도체 결정에 방사선이 들어오면 그 안에서 전자와 양공(전자가 빠져나간 자리)이 쌍으로 만들어지고, 이 전하쌍이 전기신호가 됩니다. 매우 세밀한 에너지 구분(에너지 분해능)이 필요한 정밀 분석에 쓰이는데, 오늘은 "이런 방식도 있다" 정도로만 짚고 넘어가겠습니다.

몸에 차고 다니는 방식도 있다 — 필름배지와 열형광선량계

지금까지 본 검출기들은 방사선이 오는 그 순간 즉시 신호를 내는 "실시간형"이었습니다. 그런데 원자력 종사자들이 가슴에 늘 붙이고 다니는 작은 배지는 조금 다르게 작동해요. 이건 실시간으로 소리를 내는 대신, 일정 기간(보통 한 달) 동안 누적된 피폭량을 나중에 한꺼번에 읽어내는 방식입니다.

옛날 방식인 필름배지(film badge)는 사진 필름이 빛에 노출되면 감광되듯, 방사선에 노출되면 필름이 반응하는 원리를 이용했습니다. 요즘 더 널리 쓰이는 열형광선량계(TLD, thermoluminescent dosimeter)는 특수한 결정이 방사선을 맞으면 그 에너지를 결정 속에 차곡차곡 저장해두었다가, 나중에 이 결정을 가열하면 저장된 만큼 빛을 냅니다(열형광). 이 빛의 양을 측정하면 그동안 얼마나 피폭됐는지를 알 수 있는 거죠. 마치 저금통처럼 "누적"해두었다가 나중에 한 번에 확인하는 셈입니다.

그래서 이 원리가 원자력에서 왜 중요할까

이 "안 보이는 걸 흔적으로 세는" 원리는 원자력 현장 곳곳에서 기본 도구로 쓰입니다.

먼저, 방사선 작업이 이뤄지는 현장에서는 GM관 기반 서베이미터로 실시간 방사선량률을 계속 모니터링해서 작업자의 안전을 확인합니다. 원자로가 운전되는 동안에도 계통 곳곳의 방사선 준위를 이런 검출기들로 감시하는데(다만 노심 안에서 중성자를 직접 재는 정밀한 계측은 조금 더 심화된 주제라 나중에 별도로 다루겠습니다), 이 모든 감시의 밑바탕에 오늘 본 "이온화·여기의 흔적을 전기신호로 바꿔 센다"는 원리가 깔려 있습니다. 그리고 개인 피폭량 관리는 앞서 본 필름배지·TLD 같은 누적형 선량계가 담당하고요. 결국 원자력 안전의 여러 축 중 하나인 "얼마나 쬐었는지 정확히 알고 관리하기"가, 오늘 본 이 작은 원리들 위에 세워져 있는 셈입니다.

이제 이런 검출기로 실제 측정된 숫자, 예를 들어 "0.1 마이크로시버트"라거나 "cpm 몇 회" 같은 값을 실생활에서 어떻게 읽으면 좋을지가 궁금해지실 텐데요, 그 이야기는 다음 편에서 이어가 보겠습니다.

오늘의 한 줄 정리

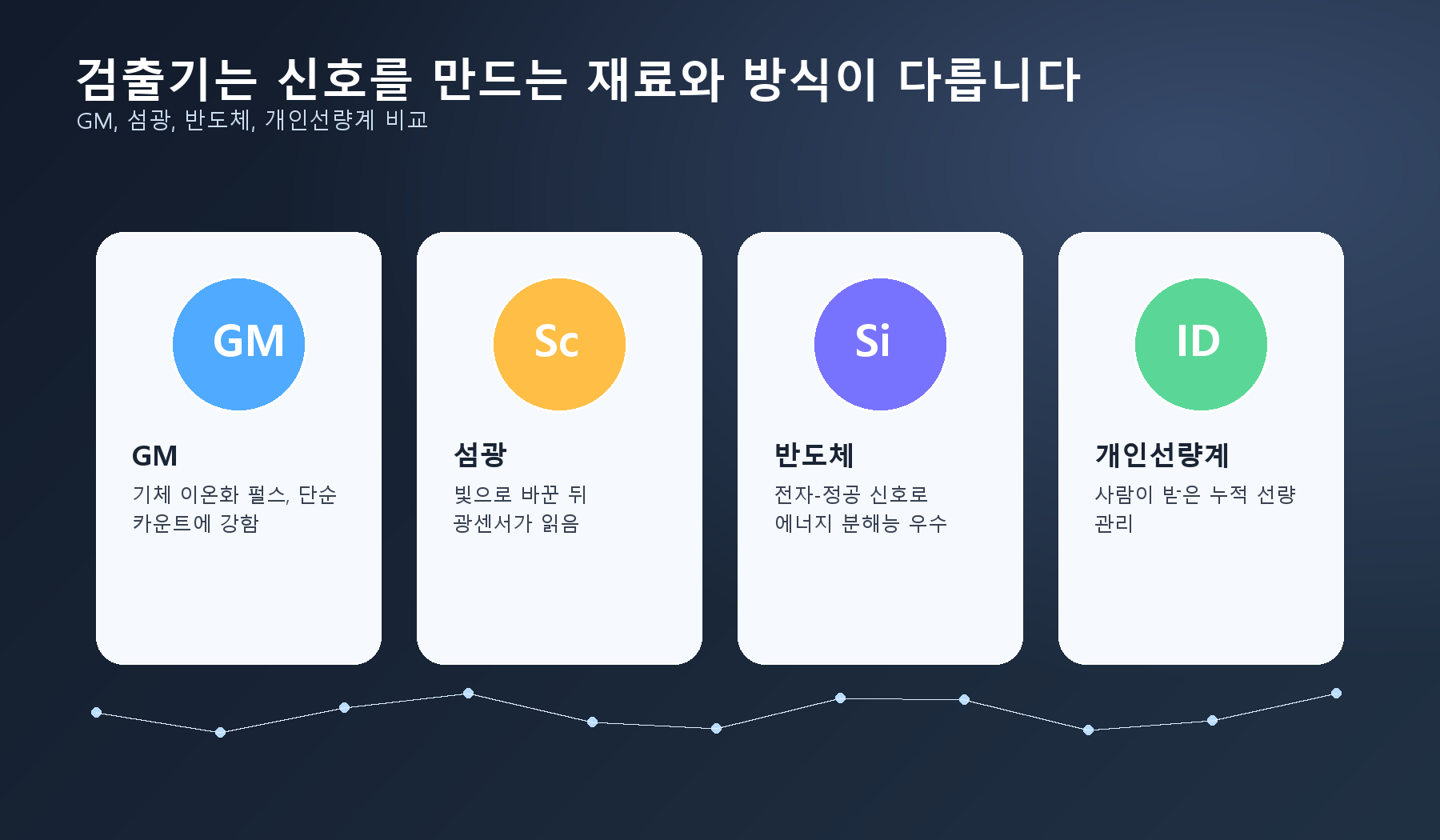

• 방사선 검출기는 방사선 자체를 직접 보는 장치가 아니라, 방사선이 물질과 상호작용(이온화·여기)하며 남긴 흔적을 전기신호나 빛으로 바꿔 "카운트"하는 장치다
• 가이거-뮬러 계수관(GM관)은 기체 이온화 후 전자사태로 큰 펄스를 만들어 "딸깍" 소리로 감지 여부를 세지만, 방사선의 종류·에너지 구분은 어렵다
• 섬광검출기는 방사선이 만든 빛(섬광)을 광증배관으로 증폭해 신호로 바꾸며, 에너지 구분(분광분석)에 강하다
• 반도체검출기는 전자-양공 쌍을 이용해 가장 정밀한 에너지 분해능을 제공한다
• 필름배지·열형광선량계(TLD)는 실시간이 아니라 누적된 피폭량을 나중에 읽는 개인선량계다
• 카운트 수는 "몇 번 감지됐는가"일 뿐 곧바로 선량(위험도)을 뜻하지 않으며, 이 숫자를 어떻게 읽을지는 다음 편(025편)에서 다룬다
