한 줄 정의
운영기술지침서(T/S)는 운영허가 신청 시 제출하는 허가 조건 문서로, 안전성분석이 가정한 공정변수 한계와 설비 가용성이 운전 중에도 유지되도록 안전제한치·안전제한설정치·운전제한조건·점검요구사항·설계특성과 운영관리 사항을 규정하며, 사업자와 종업원이 반드시 지켜야 합니다.
미국에서는 10 CFR 50.36의 Technical Specifications, IAEA에서는 운영제한 및 조건(OLCs, SSR-2/2 Requirement 6)이 같은 역할을 합니다.
원리와 메커니즘
왜 필요한가 — 안전해석과 운전을 잇는 다리
최종안전성분석보고서(FSAR)의 사고해석은 "사고 직전 발전소가 어떤 상태였는가"(초기조건)와 "어떤 설비가 작동하는가"(가용 설비)를 가정하고 결과를 냅니다. 이 가정이 운전 중 하나라도 깨지면 해석 결과는 더 이상 발전소를 대표하지 못합니다. 운영기술지침서는 그 가정을 운전원이 지켜야 할 조건으로 바꿔 적은 문서입니다. 그래서 각 조항에는 반드시 "왜 이 값인가"를 설명하는 기술배경서(Bases)가 따라붙습니다.
세 겹의 선: 안전제한치·LSSS·LCO
| 구분 | 의미 | 넘거나 못 지키면 |
|---|---|---|
| 안전제한치(SL) | 방사성물질 누출 방벽의 건전성 확보에 필요한 주요 공정변수 한계 | 원자로 정지, 원안위 보고, 승인 후 재가동 |
| 안전제한설정치(LSSS) | SL 도달 전에 보호동작이 일어나도록 둔 자동 보호장치 설정치 | 원자로 트립·공학적안전설비 자동 작동 |
| 운전제한조건(LCO) | 안전운전에 필요한 설비의 최소 기능·성능 수준 | 조치요구사항을 제한시간 안에 수행, 못 하면 단계적 정지 |

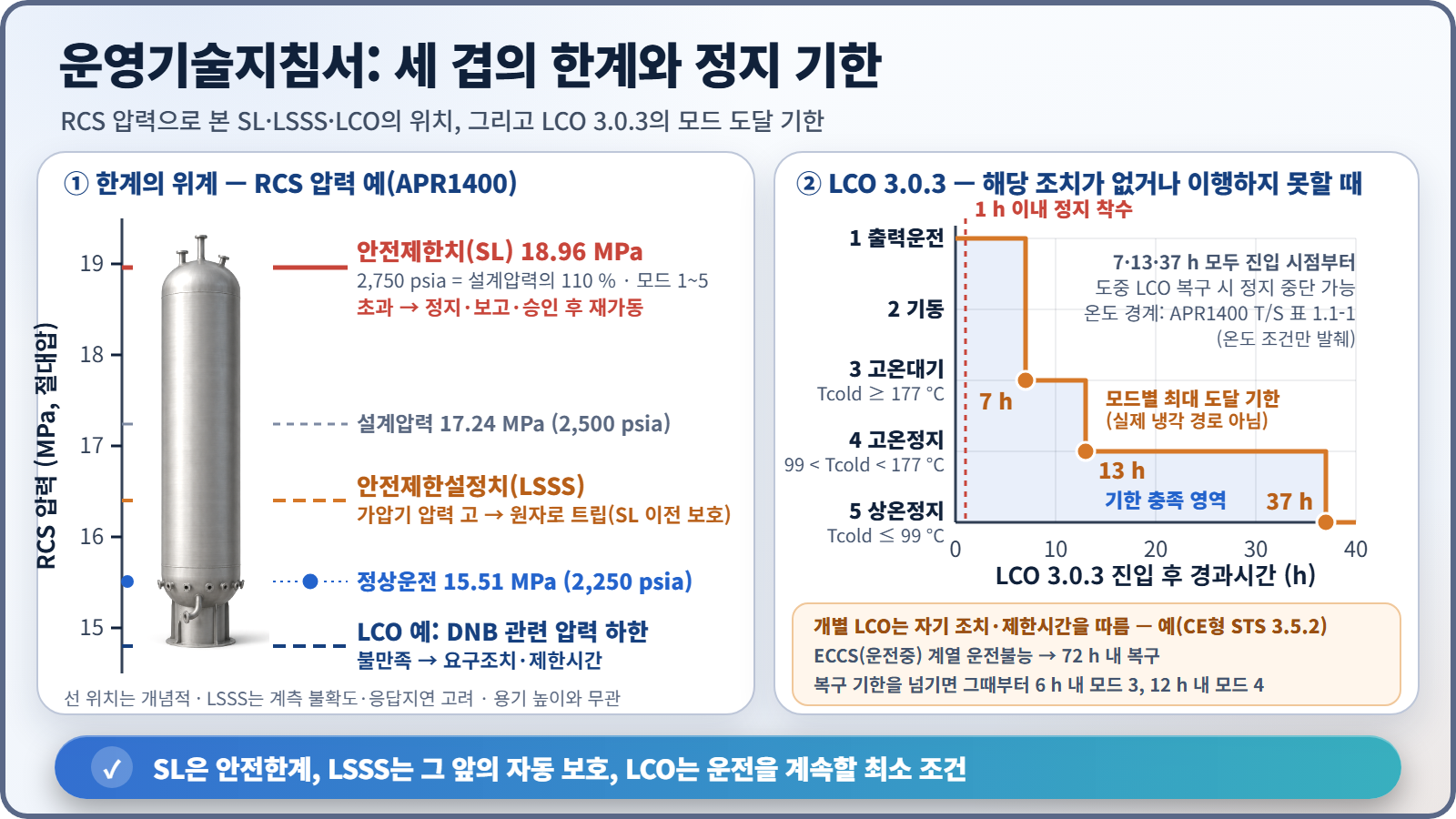

RCS 압력을 예로 들면 정상운전 15.51 MPa(2,250 psia), 설계압력 17.24 MPa(2,500 psia)이고, 안전제한치는 설계압력의 110 %인 18.96 MPa(2,750 psia)입니다(APR1400, CE형 표준 구조). 가압기 압력 고 트립은 계측 불확도와 응답지연을 빼고도 SL 전에 압력이 꺾이도록 그 사이에 설정합니다. 노심 쪽 SL은 DNBR 설계한계(예: APR1400 1.29)와 핵연료 중심선 최고온도입니다.
LCO 한 조항을 읽는 법
개선형 T/S의 LCO 조항은 같은 틀로 쓰입니다.
- LCO 문장 + 적용 운전모드: 어떤 모드에서 무엇이 운전가능해야 하는가
- 조치(ACTIONS): 조건 – 요구 조치 – 제한시간(Completion Time). 논리연결자 AND/OR로 묶습니다.
- 점검요구사항(SR) + 점검주기: LCO 충족을 시험·교정·검사로 확인합니다. 점검을 안 했거나 불만족이면 LCO 불만족으로 봅니다(SR 3.0.1). 주기는 1.25배까지 연장할 수 있습니다(SR 3.0.2).
어떤 조치에도 해당하지 않거나 조치를 이행하지 못하면 LCO 3.0.3이 적용됩니다. 진입 시점부터 1시간 안에 정지 조치를 시작해 7시간 안에 모드 3, 13시간 안에 모드 4, 37시간 안에 모드 5에 도달해야 합니다. 이 시간은 누적이 아니라 진입 시점 기준 기한입니다. 도중에 LCO가 복구되면 정지 진행을 멈출 수 있습니다.
운전가능성(Operability)
T/S의 모든 판단은 "운전가능한가"에서 출발합니다. 계통·계열·기기가 고유의 안전기능을 수행할 수 있고, 그 기능에 필요한 계측·제어, 정상 또는 1E급 전원, 냉각수·밀봉수, 윤활 같은 지원기능까지 갖추었을 때 운전가능하다고 합니다. 결함을 발견하면 가용 정보로 지체 없이 즉시 판단하고, 필요하면 분석을 더해 신속 판단합니다. 운전가능하지만 성능이 떨어진 상태는 시정조치로 추적합니다. 지원계통이 운전불능이면 피지원계통도 운전불능으로 보는 연계는 안전기능 결정지침서가 정합니다.
원전에서의 의미
- 운전: 운전모드(1 출력운전 ~ 6 핵연료재장전)별로 적용 LCO가 바뀝니다. APR1400 예시로 모드 3은 Tcold ≥ 177 °C, 모드 5는 Tcold ≤ 99 °C입니다.
- 정비: 제한시간은 고장 발견 시 복구 여유입니다. 계획정비로 일부러 운전불능에 들어갈 때는 위험평가와 함께 관리합니다.
- 설계·인허가: 안전해석이 초기조건으로 쓰는 값(정지여유도, SIT 압력·수위, 출력분포 한계)은 그대로 LCO가 됩니다. 정지여유도는 반응도가가 가장 큰 제어봉 1개가 고착됐다고 가정해 정의합니다.
- 누설 관리: 냉각재 누설은 확인누설·미확인누설·압력경계누설로 나누고 종류별로 제한합니다. 압력경계누설은 허용하지 않습니다.
규제·기준 근거
| 근거 | 요지 |
|---|---|
| 「원자력안전법」 제20조제2항 | 운영허가 신청 시 운영기술지침서 첨부 |
| 같은 법 시행규칙 제16조제2항(2023-08-01 시행본) | 기재사항: ① 원자로시설의 운전(사용 및 적용, 안전제한치, LCO 및 점검요구사항, 설계특성) ② 방사선 및 환경 ③ 운영관리(조직, 순시점검, 비상시 운전원 조치, 계획서 및 지침서) |
| 원안위 고시 「운영기술지침서의 작성에 관한 기준」(현행 제2024-13호) | 제4조 안전제한치, 제5조 LCO와 선정기준 4가지, 제6조 점검요구사항, 제7조 설계특성, 제14조 계획서·지침서, 제15조 보고요구사항 |
| 10 CFR 50.36(c) | (1) SL·LSSS (2) LCO와 선정기준 (3) SR (4) 설계특성 (5) 행정관리 |
| NUREG-1431(W)·1432(CE) | 개선형 표준기술지침서(ISTS). APR1400 T/S는 NUREG-1432 기반 |
| IAEA SSR-2/2 Rev.1, SSG-70 | 운영제한 및 조건(OLCs) |
LCO 선정기준 4가지는 다음과 같습니다(고시 제5조제2항).
- 주제어실에서 원자로냉각재압력경계의 현저한 성능저하를 감시·지시하는 계기
- 핵분열생성물 방벽을 위협하는 설계기준사고·과도상태 해석의 초기조건인 공정변수·설비·운전제한사항
- 그 사고·과도를 완화하는 주성공경로(primary success path)의 구조물·계통·기기
- 운전경험 또는 PSA로 공중의 건강·안전에 중요하다고 확인된 구조물·계통·기기
개정 흐름: 미국은 1993년 정책성명과 1995년 10 CFR 50.36 개정으로 이 4기준을 성문화했고, 이를 반영한 개선형 표준기술지침서(ISTS, NUREG-1430~1434)를 냈습니다. 기준에 들지 않는 항목은 FSAR·계획서 같은 사업자 관리 문서로 옮겼고(이관), 기술배경서와 LCO 3.0/SR 3.0 일반 규칙을 정비했습니다. 국내는 같은 4기준을 고시에 채택했습니다. 근거 법령은 2011년 「원자력법」에서 「원자력안전법」으로 바뀌었고, 사고관리계획서(2016)·배출계획서(2017)는 운영기술지침서와 별도 첨부서류로 신설됐습니다.
헷갈리는 짝 개념
| 구분 | 운영기술지침서(T/S) | 운전절차서 | 기술배경서(Bases) | FSAR |
|---|---|---|---|---|
| 성격 | 허가 조건(무엇을 지키나) | 수행 방법(어떻게) | T/S 조항의 근거 | 설계·안전해석 전체 |
| 변경 | 변경허가(경미한 사항은 신고) | 사업자 내부 관리 | T/S와 함께 관리 | 변경허가·신고 |
| 위반 시 | 법령 위반, 정지·보고 | 내부 조치 | — | — |
SL과 LCO도 자주 섞입니다. SL 초과는 정지·보고·승인 재가동 대상이고, LCO 불만족은 조치요구사항으로 관리되는 허용된 상태입니다.
답안용 요약
- 정의: 안전해석 가정(초기조건·가용 설비)을 운전 중 유지하도록 정한 운영허가 조건 문서, 사업자 준수 의무
- 근거: 원자력안전법 제20조②, 시행규칙 제16조②, 원안위 고시 「운영기술지침서의 작성에 관한 기준」, 미국 10 CFR 50.36

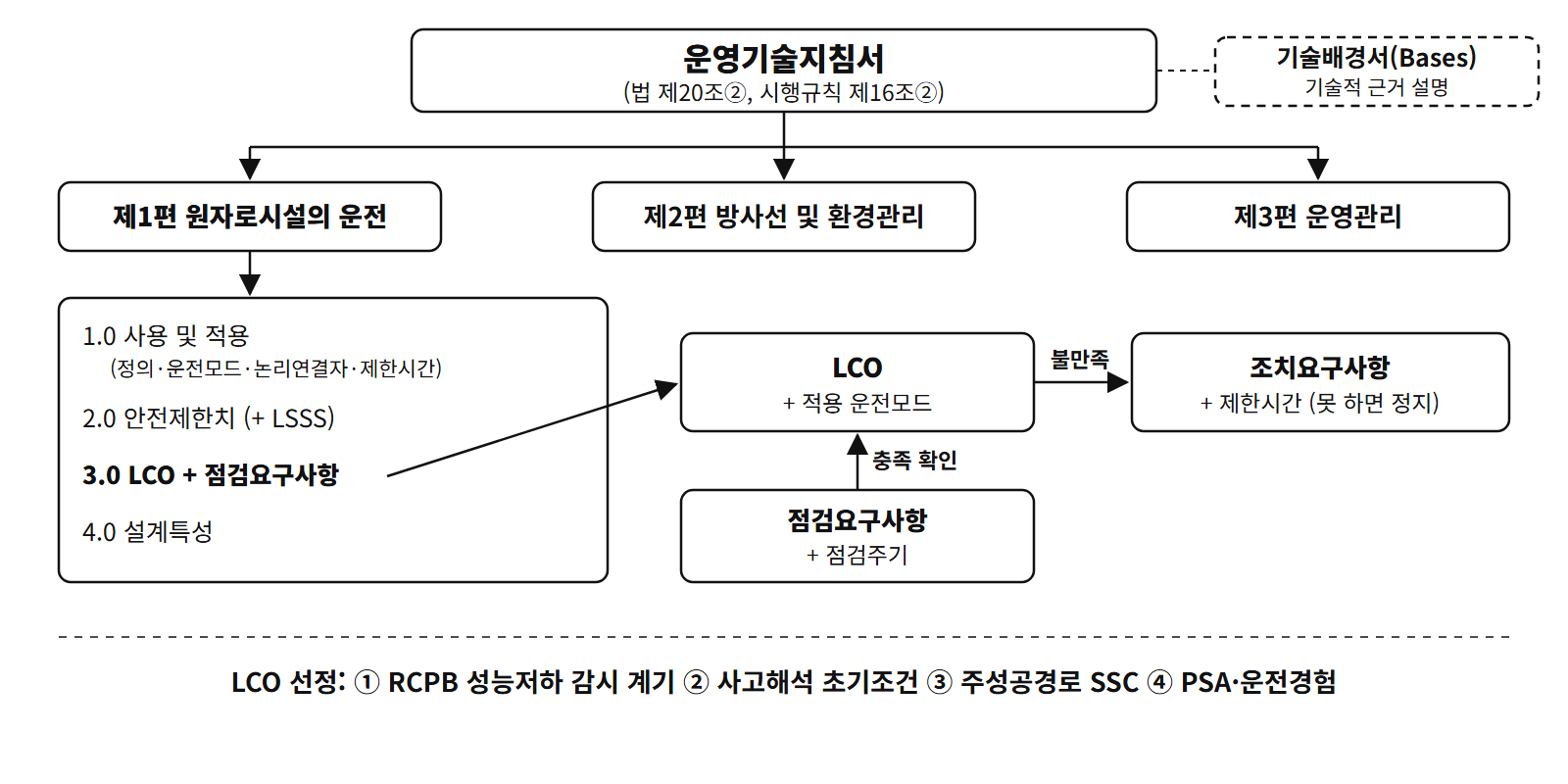

- 구성: 제1편 원자로시설의 운전 / 제2편 방사선 및 환경관리 / 제3편 운영관리 + 기술배경서
- 제1편 핵심: 안전제한치 → LSSS → LCO·점검요구사항 → 설계특성
- SL: 방벽 보호 공정변수 한계, 초과 시 정지·보고·승인 재가동(예: RCS 압력 18.96 MPa)
- LCO: 최소 기능·성능, 적용 모드 + 조치요구사항 + 제한시간
- 선정기준: ① RCPB 성능저하 감시 계기 ② 사고해석 초기조건 ③ 주성공경로 SSC ④ PSA·운전경험
- 공통 규칙: 운전가능성(지원기능 포함), LCO 3.0.3(1·7·13·37 h), SR 주기 1.25배
- ISTS: 4기준으로 LCO 정리, 비대상 항목 이관, Bases 확충
※ 답안 예시이며 공식 정답이 아닙니다. 현행 기준(2026년)으로 작성했습니다.
이 개념이 나온 기출
| 기출 | 짧은 제목 |
|---|---|
| 2026년 3교시 6번 | APR1400 RCS 운전누설 제한치와 조치 |
| 2026년 1교시 13번 | LCO 선정기준 4가지 |
| 2025년 4교시 4번 | 고시의 LCO 선정기준 |
| 2022년 4교시 6번 | OPR/APR 안전제한치·LCO·점검요구사항 |
| 2021년 3교시 4번 | 노형별 LCO 선정기준과 예 |
| 2018년 4교시 6번 | T/S의 정지여유도 |
| 2016년 2교시 6번 | SL·LSSS·LCO·SR·설계특성 |
| 2015년 4교시 1번 | 확인·압력경계·미확인 누설 |
| 2014년 2교시 1번 | 운전가능성 정의와 평가방법 |
| 2012년 3교시 3번 | 구성·LCO·보고요구사항 |
| 2008년 3교시 2번 | 원자로·RCS 안전한계 |
| 제65회 1교시 13번 | ISTS |
