[개념 노트] 안전제한치(Safety Limits) — 노심 SL·RCS 압력 SL과 위반 시 조치

한 줄 정의

안전제한치(SL, 안전한계)는 방사성물질 누출을 막는 물리적 방벽의 건전성을 지키기 위해 주요 공정변수에 정한 운전 한계입니다. 이를 넘으면 원자로를 정지하고 규제기관에 보고해야 하며, 승인 없이는 재가동할 수 없습니다.

근거는 원안위 고시 「운영기술지침서의 작성에 관한 기준」 제4조와 미국 10 CFR 50.36(c)(1)(i)(A)입니다. 기출의 "안전한계"(2008)와 "안전제한치"(2016 이후)는 같은 Safety Limit의 번역입니다. 이 노트는 SL 자체만 다룹니다.

원리와 메커니즘

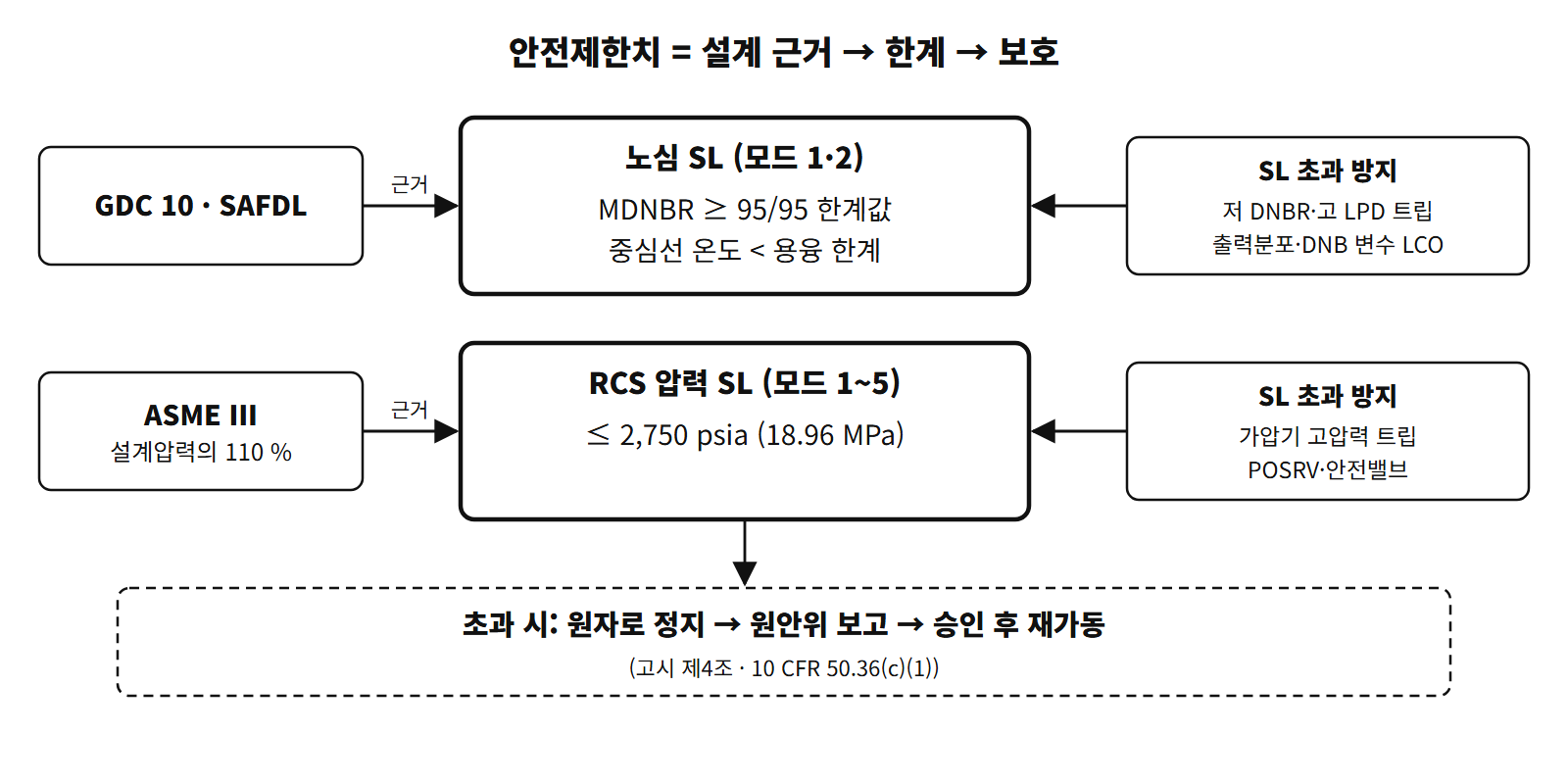

무엇을 지키는가 — 방벽별 SL

구분	보호 방벽	변수	적용 모드	표준기술지침서 조문(예)
노심 SL	핵연료 펠릿·피복관	DNBR, 핵연료 중심선 최고온도	1·2	2.1.1.1 MDNBR ≥ 상관식 95/95 한계값, 2.1.1.2 중심선 온도 < 한계
RCS 압력 SL	원자로냉각재압력경계(RCPB)	RCS 압력	1~5	2.1.2 ≤ 2,750 psia

노심 SL은 출력운전·기동(모드 1·2)에서만, RCS 압력 SL은 원자로용기 헤드가 닫혀 가압될 수 있는 모드 1~5에서 적용합니다.

노심 SL은 SAFDL을 운전 조문으로 옮긴 것

일반설계기준 GDC 10은 정상운전과 예상운전과도(AOO)에서 허용핵연료설계제한치(SAFDL)를 넘지 않도록 요구합니다. SAFDL의 대표 두 가지가 그대로 노심 SL이 됩니다.

• MDNBR ≥ CHF 상관식별 95/95 한계값: 고온봉에서 DNB가 일어나지 않을 확률 95 %를 신뢰도 95 %로 보장합니다. 한계값은 상관식·방법론마다 다릅니다. 예를 들어 APR1400(KCE-1)은 1.29입니다. 과거 답안의 "1.3"은 W-3 시대의 값이므로 "상관식별 한계"로 고쳐 씁니다.
• 핵연료 중심선 최고온도 < 용융 한계: 펠릿 중심 용융을 막습니다. CE형 표준기술지침서(NUREG-1432)의 예시값은 5,080 °F(약 2,804 °C)이고, 10,000 MWd/MTU마다 58 °F(약 32 °C)씩 낮춥니다. 연소가 진행되면 UO₂ 융점이 내려가기 때문입니다. 실제 값은 연료·호기별로 다릅니다.

SL은 운전원이 직접 읽는 계기값이 아닙니다. DNBR과 국부출력밀도(LPD)는 계산값이라 트립(LSSS)과 LCO(출력분포, DNB 변수)로 간접 보호합니다.

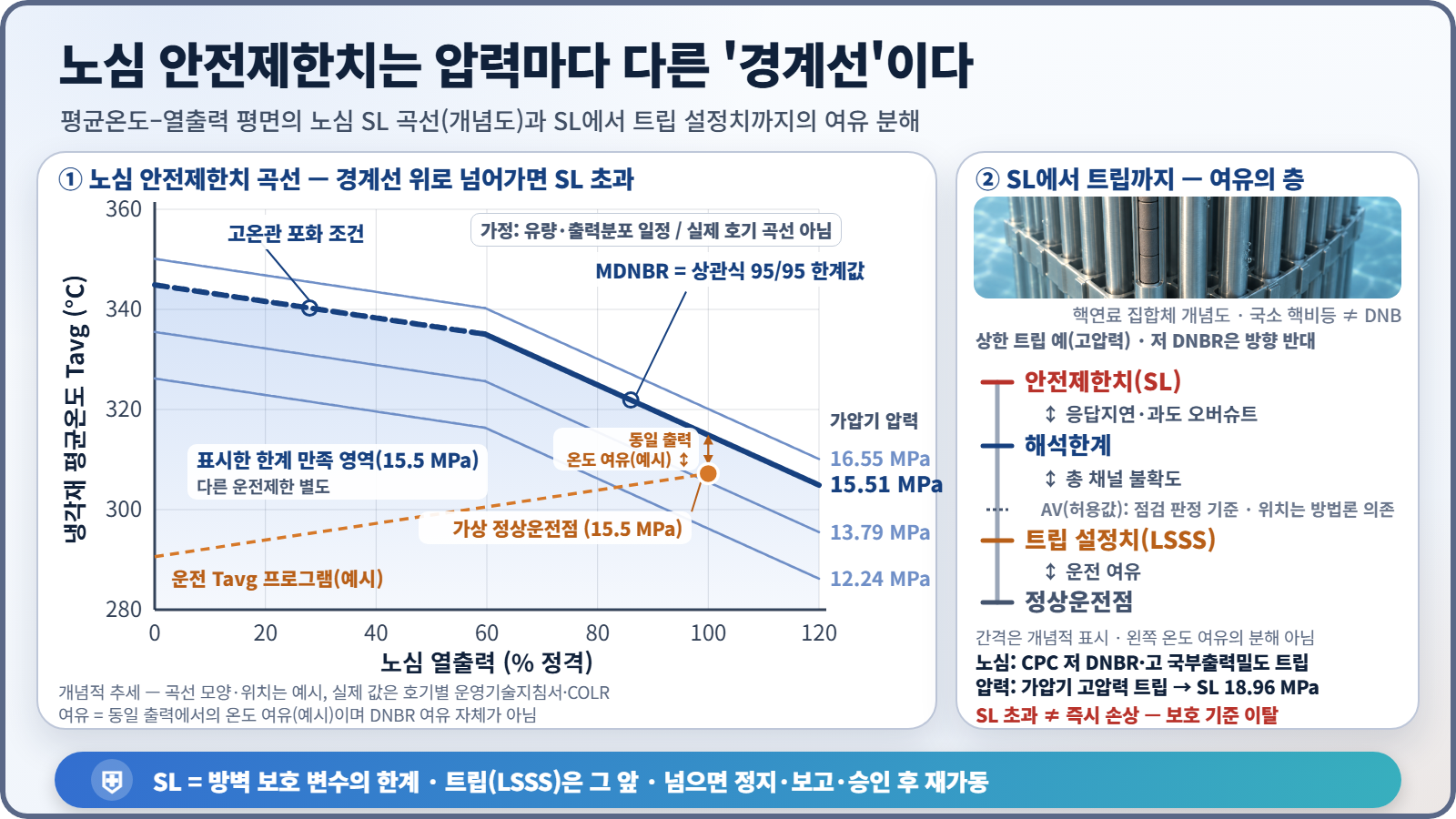

노심 SL — 곡선으로 보면

구형 Westinghouse형 운영기술지침서는 노심 SL을 열출력–가압기 압력–평균온도(Tavg)의 조합 곡선(그림 2.1-1)으로 주었습니다. 압력별 곡선은 MDNBR이 안전해석 한계와 같아지는 점, 또는 고온관 평균 엔탈피가 포화액 엔탈피와 같아지는 점의 궤적입니다. 저출력에서는 고온관 비등(포화) 조건이, 고출력에서는 DNB 조건이 경계를 정합니다. 압력이 낮으면 포화온도가 내려가 같은 Tavg에서도 과냉도가 줄고 비등·DNB가 일찍 시작되므로 곡선이 아래로 내려옵니다. 고온관 포화 조건은 ΔT 계측이 노심 출력에 비례한다는 보호계통 전제를 지키는 의미도 있습니다. 개선형 지침서는 이를 "DNBR ≥ 한계" 같은 수치 조문으로 바꾸거나 곡선을 노심운전제한보고서(COLR)로 옮겼습니다.

RCS 압력 SL — 왜 2,750 psia인가

ASME Section III는 과압보호로 압력경계 압력을 설계압력의 110 % 이하로 제한하도록 요구합니다. APR1400의 RCS 설계압력은 2,500 psia(17.24 MPa)이므로 SL은 2,750 psia(18.96 MPa)입니다. 정상운전 압력은 2,250 psia(15.51 MPa)입니다. Westinghouse형은 같은 값을 게이지압으로 2,735 psig라고 씁니다. 목적은 RCPB가 소성변형·파손 없이 견디게 하는 것입니다. 이것이 무너지면 냉각재 상실로 노심냉각과 방벽 두 개가 함께 위협받습니다.

가장 심한 과압 과도(부하 상실·터빈 정지 등)에서도 가압기 고압력 트립과 과압보호 밸브로 첨두압력이 SL 아래에 머물러야 합니다. APR1400은 가압기 안전밸브 대신 파일럿구동안전감압밸브(POSRV) 4대를 둡니다. 공개 학회 자료 기준 개방 설정압력은 2,470 psia입니다. 저온 모드의 과압은 저온과압보호(LTOP)가 맡습니다.

SL과 LSSS 사이의 여유

10 CFR 50.36(c)(1)(ii)(A)는 LSSS를 "SL을 넘기 전에 자동 보호동작이 비정상 상황을 바로잡도록" 정하라고 합니다. 그래서 SL 아래에는 여러 층의 여유가 있습니다.

• SL ↔ 해석한계: 트립 신호 뒤 응답지연 동안 변수가 더 오르는 과도 오버슈트
• 해석한계 ↔ 트립 설정치: 공정측정·센서·계기·드리프트를 합친 총 채널 불확도
• 허용값(AV): 그 사이에 두는 점검 시 판정 기준으로, 위치는 설정치 방법론(RG 1.105)에 따라 다릅니다
• 설정치 ↔ 정상운전점: 일상 변동으로 인한 불필요한 트립 방지

압력처럼 상승이 위험한 변수는 이 순서가 위에서 아래로, 저 DNBR처럼 감소가 위험한 변수는 아래에서 위로 놓입니다.

OPR1000·APR1400에서는 노심보호연산기(CPC)의 저 DNBR·고 LPD 트립이 노심 SL을, 가압기 고압력 트립이 압력 SL을 지킵니다.

원전에서의 의미

• 설계: 안전해석은 모든 AOO에서 MDNBR·중심선 온도·첨두압력이 SL 안에 머무는지를 보입니다. 설계기준사고(LOCA 등)는 SL이 아니라 별도 허용기준(10 CFR 50.46 등)으로 평가합니다.
• 운전: 운전원은 SL을 직접 보지 않고 LCO 변수(가압기 압력, 저온관 온도, RCS 유량, 축방향 출력분포)와 CPC 여유를 감시합니다.
• SL 위반 시(호기 운영기술지침서 2.2절, 표준기술지침서 구조): 노심 SL 위반 → 1시간 이내 모드 3. RCS 압력 SL 위반 → 모드 1·2면 압력 복구와 1시간 이내 모드 3, 모드 3~5면 5분 이내 압력 복구. 정지·보고·승인 후 재가동은 법규(고시 제4조, 미국은 50.36으로 NRC 승인)가 정한 의무입니다.

규제·기준 근거

근거	요지
고시 「운영기술지침서의 작성에 관한 기준」 제4조(현행 제2024-13호)	① 방벽 건전성에 필요한 주요 공정변수의 SL ② 초과 시 정지, 경위·원인·조치 보고, 승인 후 재가동 ③ 자동보호설비 미작동 시 조치 후 보고
10 CFR 50.36(c)(1)(i)(A)·(ii)(A)	SL 정의·초과 시 정지·통보·승인 전 재개 불가, LSSS 정의
10 CFR 50.72·50.73	발전로의 통보·사건보고서(LER)
GDC 10·15, ASME Section III	SAFDL, RCPB 설계한계, 110 % 과압 한계
NUREG-1431·1432 2.0절	SL 조문과 2.2 위반 조치

출제 당시(2008)와 비교하면 근거 법령이 「원자력법」에서 「원자력안전법」(2011)으로 바뀌었습니다. 표준기술지침서 초기판의 2.2절에는 1시간 내 통보, 30일 내 보고서 같은 조항이 있었으나, 규칙(50.72·50.73)과 겹쳐 이후 판에서 빠졌습니다. 이 때문에 판에 따라 문언이 다릅니다.

헷갈리는 짝 개념

구분	안전제한치(SL)	안전제한설정치(LSSS)	운전제한조건(LCO)	SAFDL
성격	방벽 보호 변수의 한계	자동 보호장치 설정치	설비 최소 기능· 성능	연료 설계 허용 한계
위치	마지막 선	SL 앞	해석 초기조건· 가용 설비	설계 단계
벗어나면	정지·보고·승인 재가동	트립·ESF 작동	조치·제한시간	설계 불합격
예	MDNBR ≥ 1.29, 2,750 psia	가압기 고압력· 저 DNBR 트립	DNB 변수, SIT	DNB 미발생, 중심 용융 없음

SL은 실제 손상 한계도 아닙니다. 95/95와 110 %는 보수적으로 잡은 설계한계라서, SL을 넘었다고 곧바로 연료가 파손됐다는 뜻은 아닙니다. 그래도 해석의 전제가 깨졌으므로 정지와 승인 절차를 거칩니다.

답안용 요약

1. 정의: 물리적 방벽 건전성 확보에 필요한 주요 공정변수의 한계(고시 제4조, 10 CFR 50.36(c)(1))
2. 노심 SL(모드 1·2): MDNBR ≥ 상관식 95/95 한계값(예: APR1400 1.29), 중심선 최고온도 < 용융 한계(연소도에 따라 감소)
3. 근거: GDC 10 SAFDL — AOO에서 DNB·중심 용융 방지
4. RCS 압력 SL(모드 1~5): ≤ 2,750 psia(18.96 MPa) = 설계압력 2,500 psia × 110 %(ASME III)
5. 설정 목적: RCPB 건전성 보장, 냉각재 상실·방벽 동시 위협 방지
6. 보호: LSSS(CPC 저 DNBR·고 LPD, 가압기 고압력 트립) + POSRV + LCO
7. 여유: SL – 해석한계(과도 오버슈트) – 트립 설정치(채널 불확도, AV 판정) – 운전점
8. 위반 시: 노심 1 h 내 모드 3 / 압력 모드 1·2 1 h 내 모드 3, 모드 3~5 5분 내 복구 → 보고 → 승인 후 재가동

※ 답안 예시이며 공식 정답이 아닙니다. 현행 기준(2026년)으로 작성했습니다.

이 개념이 나온 기출

기출	짧은 제목
2026년 4교시 1번	APR1400 RCS 압력 안전제한치와 설정 목적(감시시편·POSRV 포함)
2024년 1교시 3번	노심 안전제한치
2022년 4교시 6번	OPR/APR형 안전제한치·LCO·점검요구사항
2016년 2교시 6번	SL·LSSS·LCO·SR·설계특성
2008년 3교시 2번	원자로·RCS 안전한계
