페즈 캔디 디스펜서처럼 생긴 핵연료봉의 비밀

페즈 캔디 디스펜서를 아시나요

길쭉한 통 안에 작은 사각 캔디가 차곡차곡 쌓여 있고, 위쪽을 누르면 하나씩 톡 튀어나오는 장난감이 있습니다. 바로 페즈(PEZ) 캔디 디스펜서죠. 속이 빈 튜브 안에 작은 알갱이들을 빈틈없이 채워 넣은 이 구조, 사실 핵연료봉의 생김새와 거의 똑같습니다.

전에 이 카테고리를 시작하며 "열을 내는 부품"으로 핵연료봉을 짧게 언급했는데요, 오늘은 그 핵연료봉이 실제로 어떻게 생겼는지 자세히 들여다보겠습니다.

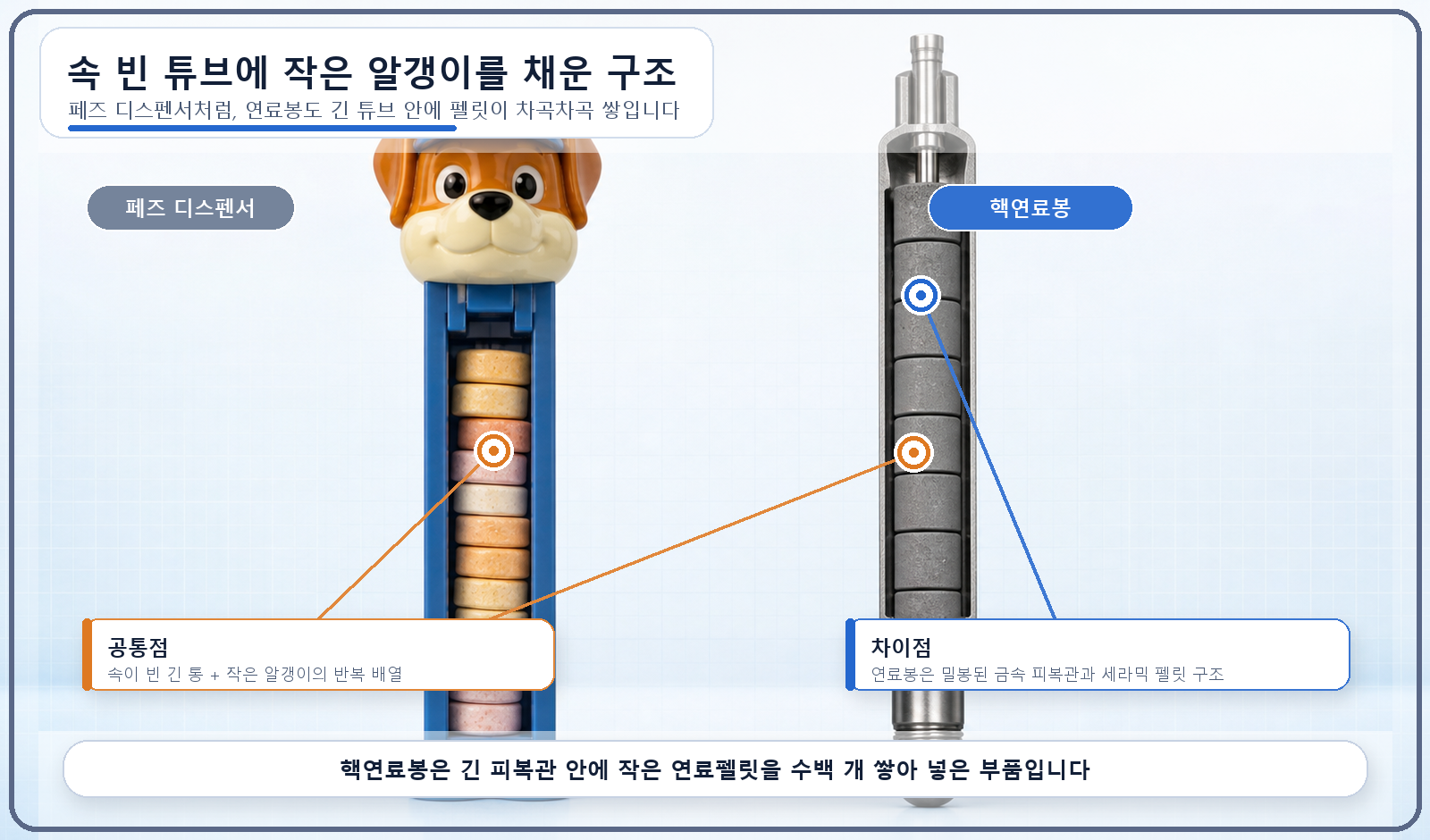

속이 빈 튜브에 알갱이를 채운 구조

핵연료봉은 가늘고 긴 금속 튜브 안에, 작은 원통형 알갱이들을 빈틈없이 차곡차곡 쌓아 넣은 형태입니다. 이 튜브를 피복관이라 부르고, 그 안에 채워진 작은 알갱이 하나하나를 연료펠릿이라 부릅니다.

연료펠릿은 우라늄을 세라믹 형태로 구워 만든 작은 원통형 알갱이로, 지름과 높이가 각각 1센티미터 안팎밖에 되지 않는 작은 크기입니다. 이렇게 작은 펠릿들을 수백 개씩 길게 쌓아 넣은 튜브 하나가 연료봉이 되는데, 노형에 따라 다르지만 연료봉 하나의 길이는 대체로 3~4미터 안팎에 이릅니다. 튜브 양쪽 끝은 단단히 밀봉되어 있고, 내부에는 펠릿이 열을 받아 팽창할 때를 대비한 약간의 빈 공간과 헬륨 같은 채움 가스가 들어 있습니다.

왜 하필 이런 모양일까요

가늘고 긴 원통형으로 만드는 데에는 이유가 있습니다. 이런 모양은 표면적이 넓어서, 연료봉 내부에서 생긴 열이 표면을 통해 냉각재로 훨씬 효율적으로 전달될 수 있습니다. 또 하나의 큰 덩어리로 만드는 대신 작은 알갱이(펠릿) 형태로 쪼개어 쌓으면, 제작과 취급이 훨씬 쉬워지고 알갱이 하나하나 단위로 품질을 꼼꼼히 관리할 수 있다는 이점도 있습니다.

이 구조가 왜 중요할까요

연료봉의 형태와 치수는 원자로 노심에서 열이 얼마나 잘 전달되는지, 중성자가 얼마나 효율적으로 쓰이는지, 안전 여유가 얼마나 되는지를 계산하는 기초가 되는 값입니다. 그리고 다음 편에서 자세히 다루겠지만, 연료펠릿(내부)과 피복관(외부)은 각각 다른 재료로 만들어지고 서로 다른 역할을 맡고 있습니다. 이 둘로 이루어진 구조 자체가, 방사성 물질을 가두는 첫 번째 안전 장벽의 물리적 형태이기도 합니다.

자주 하는 오해 두 가지

오해 1. "핵연료봉은 속이 꽉 찬 하나의 금속 막대다" — 아닙니다. 속이 빈 튜브(피복관) 안에 작은 세라믹 알갱이(연료펠릿) 여러 개를 채워 넣은 구조입니다.

오해 2. "연료펠릿은 아주 크고 무거운 덩어리다" — 아닙니다. 지름과 높이 모두 1센티미터 안팎의 작은 원통형 알갱이이며, 이런 작은 펠릿 수백 개가 모여 연료봉 하나를 이룹니다.

오늘의 한 줄 정리

• 핵연료봉은 가늘고 긴 금속 튜브(피복관) 안에 작은 원통형 연료펠릿을 차곡차곡 채워 넣은 구조다
• 연료펠릿은 지름·높이 약 1센티미터 안팎의 작은 알갱이이며, 이런 펠릿 수백 개가 모여 길이 3~4미터 안팎의 연료봉 하나를 이룬다
• 페즈 캔디 디스펜서처럼, 속이 빈 튜브에 알갱이를 채운 이 구조는 열 전달 효율과 제작·품질 관리 편의성을 함께 잡기 위한 설계다
• 이 구조 자체가 방사성 물질을 가두는 첫 번째 안전 장벽의 물리적 형태이며, 각 부분의 자세한 역할은 다음 편에서 이어진다
