빨대 한 개와 빨대 다발, 연료집합체가 묶여 있는 이유

빨대 한 개를 컵 없이 세워보세요

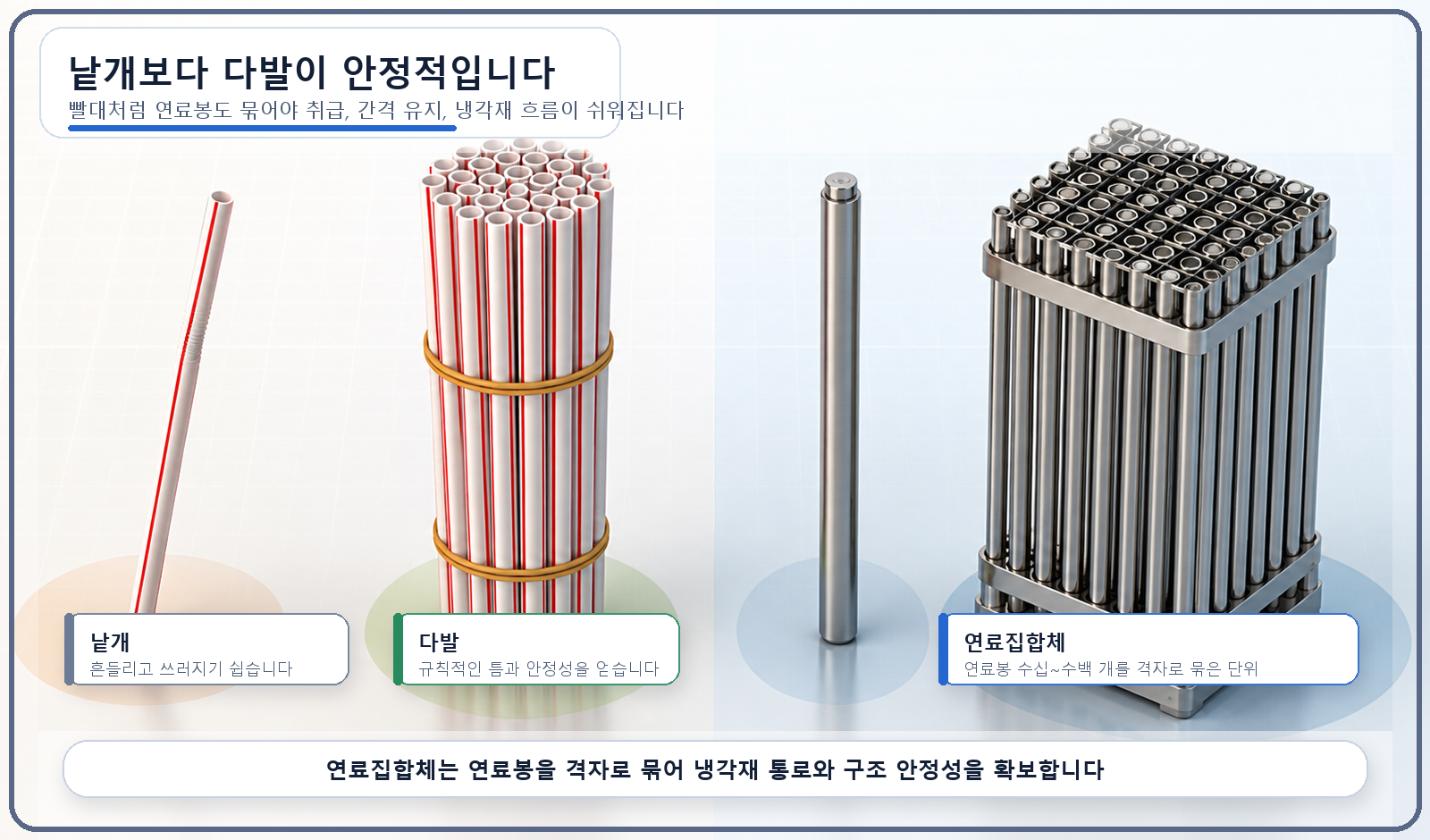

빨대 하나만 식탁 위에 세워두려고 하면 금방 픽 쓰러지고 맙니다. 그런데 여러 개를 가지런히 모아 고무줄로 묶으면 어떨까요? 훨씬 안정적으로 서 있을 뿐 아니라, 빨대와 빨대 사이에 일정한 틈까지 자연스럽게 생깁니다.

전에 핵연료봉 하나의 생김새와 그 안의 펠릿·피복관 역할을 다뤘는데요, 이번엔 시야를 조금 넓혀서 이 연료봉들이 원자로 안에 실제로 어떻게 들어가 있는지 살펴보겠습니다. 답은, 낱개가 아니라 이 빨대 다발처럼 묶여서 들어갑니다.

연료봉 여러 개를 묶은 "연료집합체"

원자로에는 연료봉이 수만 개나 들어갑니다. 그런데 이걸 하나씩 낱개로 넣고 뺀다고 상상해 보세요. 연료를 교체할 때마다 어마어마한 시간과 수고가 들 겁니다.

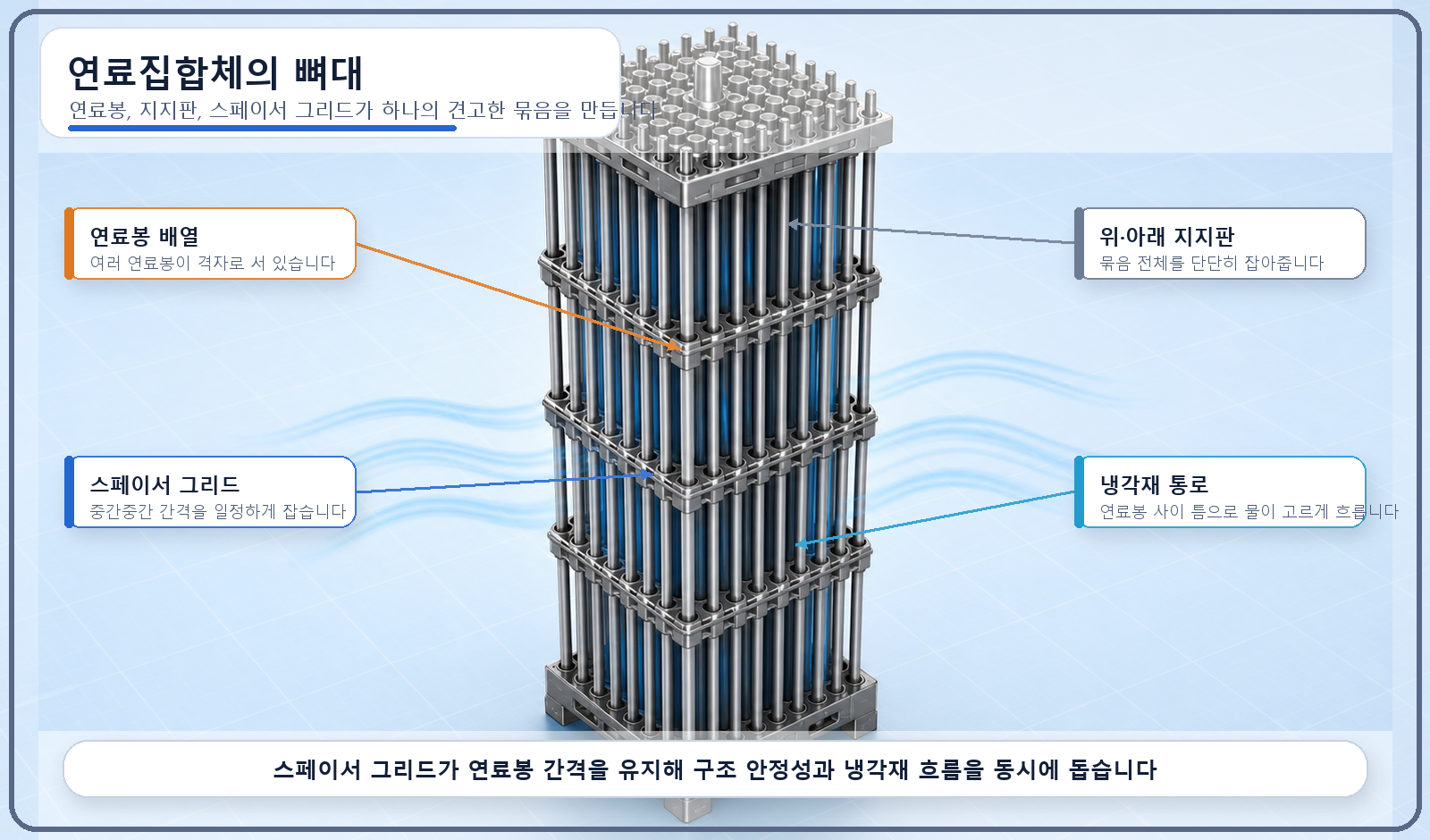

그래서 실제로는 연료봉 수십~수백 개를 격자 모양으로 나란히 세워 하나의 다발로 묶습니다. 이 묶음을 연료집합체라고 부릅니다. 연료봉들은 위아래 지지판과, 중간중간 자리한 격자형 지지대(스페이서 그리드)로 단단히 고정되어 하나의 견고한 묶음 단위를 이룹니다. 원자로 노심은 이런 연료집합체 여러 개를 다시 나란히 배열해 채운 것입니다.

왜 굳이 묶어서 다룰까요

여기에는 세 가지 이유가 있습니다.

첫째, 취급과 교체가 훨씬 편해집니다. 수십~수백 개를 하나의 집합체로 묶어 두면, 그 묶음 단위로 한 번에 들고 옮길 수 있습니다. 낱개로 다뤘다면 상상하기도 힘든 수고가 줄어드는 셈이죠.

둘째, 냉각재가 고르게 흐를 통로가 확보됩니다. 연료봉 사이사이로 냉각재(주로 물)가 일정한 간격을 두고 흘러야 열이 고르게 제거됩니다. 스페이서 그리드가 연료봉 사이 간격을 일정하게 잡아주기 때문에, 냉각재가 어느 한쪽에 몰리거나 특정 부분을 비켜가지 않고 고르게 흐를 수 있습니다. 빨대 다발 사이사이에 저절로 생기는 그 규칙적인 틈처럼요.

셋째, 구조적으로 훨씬 안정적입니다. 가늘고 긴 연료봉을 하나만 따로 세워두면 흐르는 냉각재나 진동에 의해 휘거나 흔들리기 쉽습니다. 여러 개를 격자로 묶어 지지대로 고정하면 훨씬 안정적으로 형태를 유지할 수 있습니다.

이 묶음 단위가 원자로 운영에서 갖는 의미

집합체 단위의 설계, 즉 연료봉을 몇 개씩 묶을지, 격자 간격을 얼마로 할지, 스페이서 그리드를 어디에 배치할지는 노심의 열 전달 성능과 중성자 분포를 계산하는 기본 단위가 됩니다. 연료를 교체하는 작업도 낱개가 아니라 이 집합체 단위로 이루어집니다.

자주 하는 오해 두 가지

오해 1. "연료봉은 원자로 안에 하나씩 낱개로 들어가 있다" — 아닙니다. 실제로는 수십~수백 개씩 격자 모양 다발(집합체)로 묶여서 들어갑니다.

오해 2. "묶음 구조는 그냥 보관·운반을 위한 편의일 뿐, 별다른 물리적 역할은 없다" — 아닙니다. 스페이서 그리드가 만드는 균일한 간격은 냉각재가 고르게 흐르도록 하는 데에도 직접적인 역할을 합니다.

오늘의 한 줄 정리

• 연료봉 수십~수백 개를 격자 모양으로 묶은 것을 연료집합체라 부르며, 원자로 노심은 이런 집합체 여러 개로 채워진다
• 이렇게 묶는 이유는 취급·교체의 효율성, 냉각재가 고르게 흐를 통로 확보, 구조적 안정성이라는 세 가지다
• 빨대를 낱개로 세우면 불안정하지만 다발로 묶으면 안정적이면서 규칙적인 틈까지 생기듯, 연료봉도 다발로 묶여야 비로소 제 역할을 안정적으로 해낸다
• 연료 교체나 노심 설계 계산도 낱개가 아니라 이 집합체 단위로 이루어진다
