제어봉은 원자로의 브레이크일까, 가속 페달일까

브레이크와 가속 페달, 둘 다 발밑에 있습니다

운전할 때 우리는 브레이크와 가속 페달을 번갈아 씁니다. 급하게 멈춰야 할 땐 브레이크를 힘껏 밟고, 평소 속도를 조금씩 조절할 땐 가속 페달을 살살 다룹니다. 같은 발이 하는 일인데도, 상황에 따라 전혀 다른 역할을 하는 셈이죠.

전에 반응도나 즉발임계 같은 원자로 통제의 물리적 원리를 다뤘는데요, 이번엔 그 원리를 실제로 구현하는 물리적 부품, 제어봉을 들여다보겠습니다. 그리고 "제어봉은 브레이크인가?"라는 질문에 답해보겠습니다.

제어봉이 실제로 하는 일

제어봉은 중성자를 잘 흡수하는 물질(대표적으로 붕소, 카드뮴, 하프늄 등)로 만든 막대입니다. 연료집합체 사이 정해진 자리에 이 막대를 삽입하거나 빼내는 방식으로 노심 안의 중성자 수를 조절합니다.

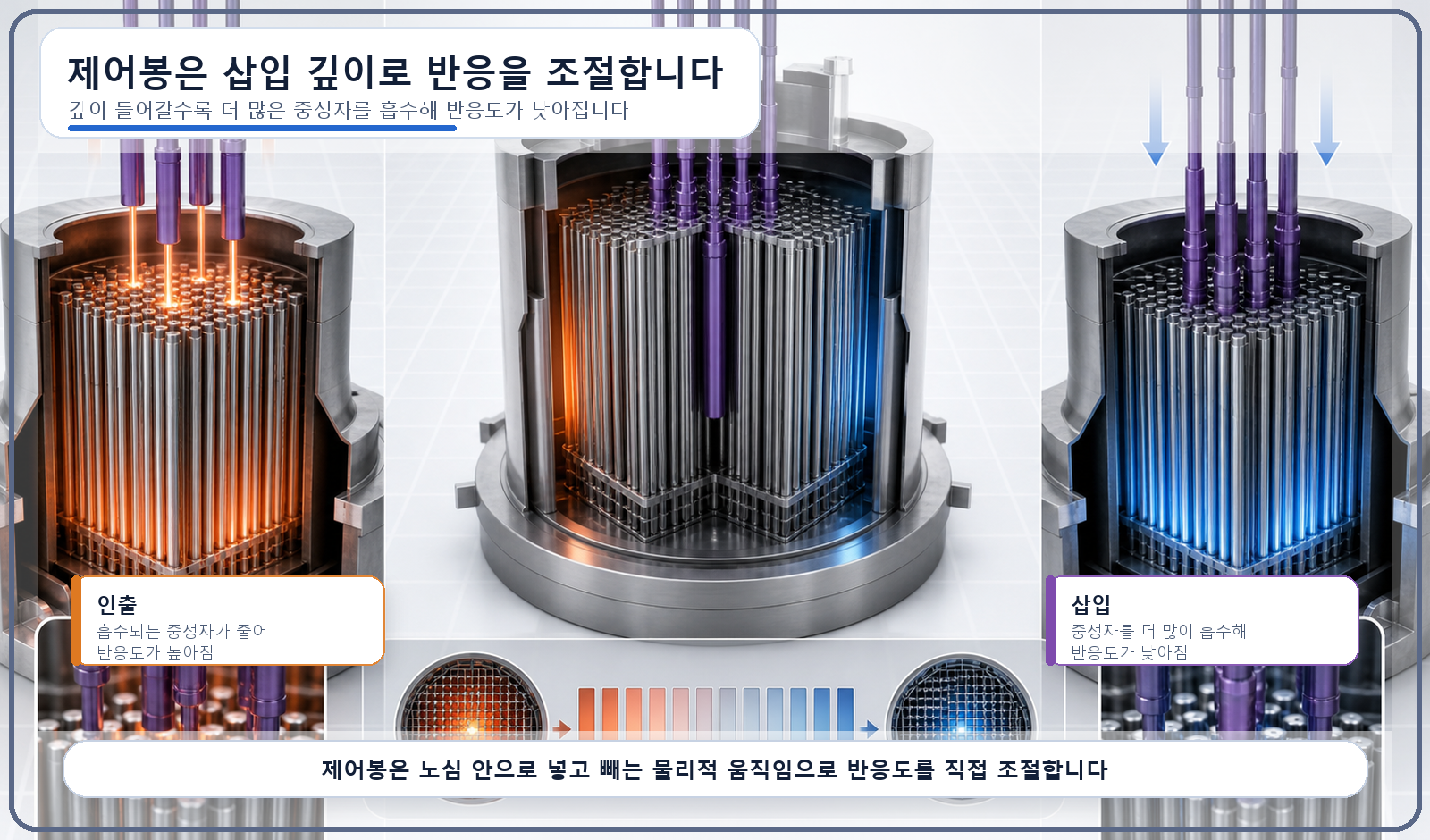

원리는 단순합니다. 제어봉을 깊이 삽입할수록 더 많은 중성자를 흡수해 반응도가 낮아지고(반응이 줄어드는 방향), 반대로 빼낼수록 반응도가 높아집니다(반응이 늘어나는 방향).

그래서, 브레이크가 맞을까요

여기서부터가 이 편의 진짜 질문입니다. 결론부터 말하면, 제어봉은 "브레이크이기도 하고, 아니기도 합니다."

브레이크가 맞는 상황은 비상시입니다. 원자로를 즉시 정지시켜야 할 때는 모든 제어봉을 노심 안으로 한꺼번에 빠르게 떨어뜨려 넣습니다. 이를 흔히 스크램이라 부르는데, 이 순간의 제어봉은 차를 급하게 멈춰 세우는 브레이크와 정말 비슷하게 작동합니다.

브레이크가 안 맞는 상황은 평상시 운전 중입니다. 제어봉을 이렇게 "멈추는 용도"로만 쓰지는 않습니다. 반응도를 아주 조금씩 올리거나 내리며 원자로 출력을 원하는 수준으로 미세하게 맞추는 데에도 쓰이거든요. 이런 미세 조정은 브레이크보다는 밝기를 살살 조절하는 조광기, 혹은 자동차의 가속 페달에 더 가깝습니다.

좋은 제어봉이 갖춰야 할 조건

제어봉이 되려면 중성자를 잘 흡수하는 능력, 즉 흡수 단면적이 커야 합니다. 그리고 냉각재나 구조재와 반응하지 않고 오래 버틸 수 있는 내구성도 필요합니다. 또한 삽입·인출 속도와 정밀도도 중요합니다. 평상시 미세 조정에는 천천히 정밀하게 움직여야 하고, 비상정지 상황에서는 아주 빠르게 완전히 삽입되어야 하니까요.

이 부품이 왜 중요할까요

제어봉은 원자로에서 반응도를 능동적으로 조절할 수 있는 가장 직접적인 수단 중 하나이며, 특히 비상정지 기능은 원자로 안전설계의 핵심 요소입니다. 그런데 반응도를 조절하는 방법이 제어봉만 있는 건 아닙니다. 다음 편에서 다룰 붕산수는 액체 형태로 노심 전체에 고르게 퍼져 반응도를 조절하는데, 제어봉과는 또 다른 방식으로 움직입니다. 이 차이는 다음 편에서 자세히 다뤄보겠습니다.

자주 하는 오해 두 가지

오해 1. "제어봉은 원자로를 세우거나 완전히 멈추는 용도로만 쓰인다" — 아닙니다. 평상시에는 반응도를 미세하게 조절하는 용도로도 쓰이며, 완전히 멈추는 용도(스크램)는 그중 한 가지 특별한 상황일 뿐입니다.

오해 2. "제어봉이 없으면 원자로는 절대 멈출 수 없다" — 제어봉이 대표적인 정지 수단이긴 하지만, 다음 편에서 다룰 붕산수 등 다른 반응도 조절 수단도 함께 존재합니다.

오늘의 한 줄 정리

• 제어봉은 중성자를 흡수하는 물질로 만든 막대로, 삽입 깊이를 조절해 노심의 반응도를 바꾼다
• 비상정지(스크램) 상황에서는 브레이크처럼 작동하지만, 평상시에는 가속 페달이나 조광기처럼 미세 조정 역할을 한다
• 좋은 제어봉은 중성자 흡수 능력, 내구성, 삽입·인출의 속도와 정밀도를 함께 갖춰야 한다
• 반응도 조절 수단은 제어봉만이 아니며, 다음 편에서 다룰 붕산수도 또 다른 방식으로 이 역할을 함께 맡는다
